【結構和特點】

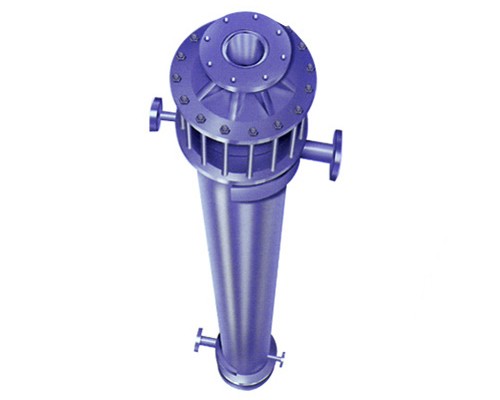

列管式石墨換熱器是由不透性石墨加熱管和管板，用粘接劑粘接組成管束，放置于鋼制圓筒殼體內，兩端設置不透性石墨材料或其他防腐蝕材料制的封頭，分別用螺栓緊固而成。結構簡單、緊湊、流體阻力小，可制造大型設備。但耐壓、耐溫較塊孔式低。適用于非強烈沖擊、震動較小的場合，并以作冷卻（冷凝）器為好。本設備分I型和II型。I型不帶氣液分離器，II型帶氣液分離器，作冷凝器時應選用II型。本設備一般由φ22/φ33毫米擠壓石墨管組裝。也可生產由φ25/φ37、φ36/φ50毫米石墨管組裝的列管式石墨換熱器。管板一頭固定、一頭可以自由浮動，浮動管板的外圓密封一般用盤根密封，也用“O”型圈密封

【技術特性】

許用溫度：作加熱器：-20～120°C

作冷卻器：-20～130°C

許用壓力：管程：0.3MPa(DN≤900)、0.2MPa(DN＞900)

殼程：0.5MPa(DN≤1100)、0.4MPa(DN＞1100)

換熱面積：5～400平方米（亦可設計、制造400平方米以上的大型冷凝器）

執行標準：HG/T3112-1998《浮頭列管式石墨換熱器》

【用途】

本系列產品可用作冷卻器、冷凝器。

【設備優點】

1）所有的密封都容易檢查

2）低壓力降

3）產品規格大

4）傳熱效率高，設備耐腐蝕，使用壽命長

5）價格便宜
